單節鋰電池充電IC
產品名稱：NS2162 單節鋰電池充電管理芯片
型號： NS2162
產片介紹：NS2162 是一款降壓轉換單節鋰電池充電管理芯片，具有充電狀態指示和溫度檢測等多重功能。能夠夠?yàn)楸銛y式鋰電池充電提供完整的解決方案。芯片轉換器工作頻率為 1MHz，能夠支持低成本的電感和電容并有效的減小 PCB 尺寸，降低方案的成本。
產片介紹：NS2162 是一款降壓轉換單節鋰電池充電管理芯片，具有充電狀態指示和溫度檢測等多重功能。能夠夠?yàn)楸銛y式鋰電池充電提供完整的解決方案。芯片轉換器工作頻率為 1MHz，能夠支持低成本的電感和電容并有效的減小 PCB 尺寸，降低方案的成本。
┄┄┄詳細介紹┄┄┄
1 特性
?• 采用涓流/恒流/恒壓三段式充電
?• 支持 0VBAT 電池充電激活
?• 輸入限制電流 2.1A
?• 內置 DPM 功能
?• 內部預設浮充電壓 4.2V（4.35V 可定制）
?• 支持再充功能
?• 恒流充電開關頻率 1MHz
?• 待機狀態電池電流≤50uA@4.2V
?• 支持 NTC 溫度檢測
?• 支持充電狀態指示
?• 封裝形式 ESOP8
2 應用范圍
?• 電子煙
?• 電動工具
?• 便攜式鋰電池筆記本
?• 鋰電池手機，PDA，MP3 和 PM4 播放器
?• PSP 和 NDS 便攜式游戲機等
3 說明
NS2162 是一款降壓轉換單節鋰電池充電管理芯片，具有充電狀態指示和溫度檢測等多重功能。能夠夠?yàn)楸銛y式鋰電池充電提供完整的解決方案。芯片轉換器工作頻率為 1MHz，能夠支持低成本的電感和電容并有效的減小 PCB 尺寸，降低方案的成本。
NS2162 采用涓流/恒流/恒壓三段式充電模式且支持 0V 電池充電激活。充電時輸入電流最大可以達到2.1A，輸入還內置有 4.6VIN_DPM 閾值，以最大程度上提高芯片的可靠性和方案的安全性。
NS2162 采用 ESOP8 的標準封裝。
?• 采用涓流/恒流/恒壓三段式充電
?• 支持 0VBAT 電池充電激活
?• 輸入限制電流 2.1A
?• 內置 DPM 功能
?• 內部預設浮充電壓 4.2V（4.35V 可定制）
?• 支持再充功能
?• 恒流充電開關頻率 1MHz
?• 待機狀態電池電流≤50uA@4.2V
?• 支持 NTC 溫度檢測
?• 支持充電狀態指示
?• 封裝形式 ESOP8
2 應用范圍
?• 電子煙
?• 電動工具
?• 便攜式鋰電池筆記本
?• 鋰電池手機，PDA，MP3 和 PM4 播放器
?• PSP 和 NDS 便攜式游戲機等
3 說明
NS2162 是一款降壓轉換單節鋰電池充電管理芯片，具有充電狀態指示和溫度檢測等多重功能。能夠夠?yàn)楸銛y式鋰電池充電提供完整的解決方案。芯片轉換器工作頻率為 1MHz，能夠支持低成本的電感和電容并有效的減小 PCB 尺寸，降低方案的成本。
NS2162 采用涓流/恒流/恒壓三段式充電模式且支持 0V 電池充電激活。充電時輸入電流最大可以達到2.1A，輸入還內置有 4.6VIN_DPM 閾值，以最大程度上提高芯片的可靠性和方案的安全性。
NS2162 采用 ESOP8 的標準封裝。

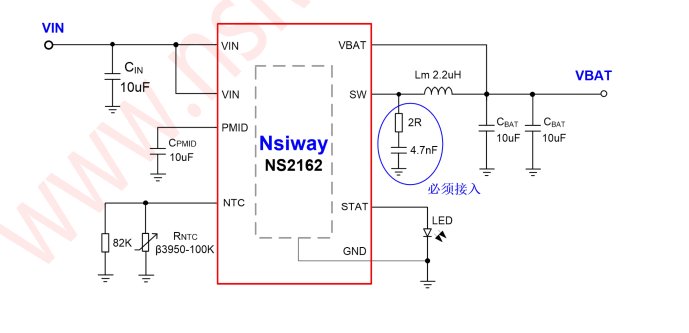

4 典型應用電
